VM-1060NC 고정밀 CNC 평면 밀링

#

구다 VM-1060NC

CNC 밀링 머신 자동으로 측정 & 절단 & 칩 제거 높은 정밀도 고속 고정밀

#
#

GooDa 듀플렉스 밀링의 장점

  • 최대 1000*600*300 mm
  • 최소 50*50*10 mm
  • 작업 부하 용량 1500 kg
  • 크기 (폭 X 길이 X 높이) : 3400*2600*2500 mm
VM-1060NC 기술 사양
구다 CNC 평면 밀링
No. 항목 설명 사양
1 모델 구다 CNC 평면 밀링 VM-1060NC
2 절단 능력 절단 길이 x 공작물 폭 mm 1000X600
최대 두께 mm 300
최대 절단 능력 mm 1.5
3 작업 테이블 테이블 사이즈 mm 1000X600
최대 적재 중량 kg 1500
4 이송 거리 X축 mm 1400
Y축 mm 400
Z축 mm 340
5 이송 속도 X 급속 이동 mm / 분 8000
Y 급속 이동 mm / 분 8000
X 급속 이동 mm / 분 8000
6 스핀들 커터 직경 mm 250
스핀들 속도 rpm 50-500
스핀들 끝의 형상 mm 47.625
스핀들 모터 kw 11(op15)
7 기계 힘 X 서보 모터 kw 2
Y 서보 모터 kw 2
Z 서보 모터 kw 2
9 치수 및 무게 기계 면적 ㎡ 3.4*2.6
기계 중량 kg 8000

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

표준 플레이트 밀링을 수행하거나 특수 밀링 헤드 기술이 필요한 경우, GoodDath 및 VM 시리즈 밀링 머신이 제공하는 장점은 급변하는 업계에서 선두를 유지하는 데 필요한 높은 각도 정확도, 병렬 및 생산성을 제공합니다.

#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM1060

VM-8015NC 고정밀 CNC 평면 밀링

#

구다 VM-8015NC

CNC 플래너 밀링 머신/금속 가공 공작 기계

주요 기능

CNC 시스템은 한 번 설정 및 자동 가이드로 공작물 로딩 장소, 자동 측정, 상단 및 하단 밀링 프로세스로 작업자의 작업 강도를 줄이고 생산성을 높이고 치수, 직각도 및 평행도에 대한 높은 정확도를 유지할 수 있습니다.

#
#
VM-8015NC 기계 사양
VM-8015NC 고정밀 CNC 평면 밀링
No. 항목 설명 사양
1 모델 구다 CNC 평면 밀링 VM-8015NC
2 이송 거리 최대 가공 길이 mm 1500
최대 가공 넓이 mm 1100
최대 가공 높이 mm 300
열 크기 mm 1100
3 작업 테이블 작업 테이블 크기 mm 800*1500
최대 적재 중량 kg 4000
T-슬롯 크기 mm 22*150*5
4 스핀들 스핀들 전력 kw 11
스핀들 테이퍼 BT50
커터 크기 mm 250
5 이송 속도 X축 mm/min 0-8000
Y축 mm/min 0-8000
Z축 mm/min 0-8000
6 모터 파워 X,Y,Z 축 모터 kw 3/3/3
칩 리무버 모터 kw 0.2
7 치수 및 무게 기계 면적 mm 4.5*2.9
기계 중량 kg 9000

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

디자인 특징:

  • 자동 측정, 자동 가공 및 우수한 표면 성능.
  • 치수, 직각도 및 평행도에 대해 높은 정확도를 유지합니다.
  • 한 번의 로딩과 한 번의 설정만으로 준비 시간을 단축할 수 있습니다.
  • 주로 Pre-squared steel pate 및 평면용 비철금속 재료에 사용됩니다.
  • 칩 제거 홈이 있는 머신 베드 베이스.
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM8015

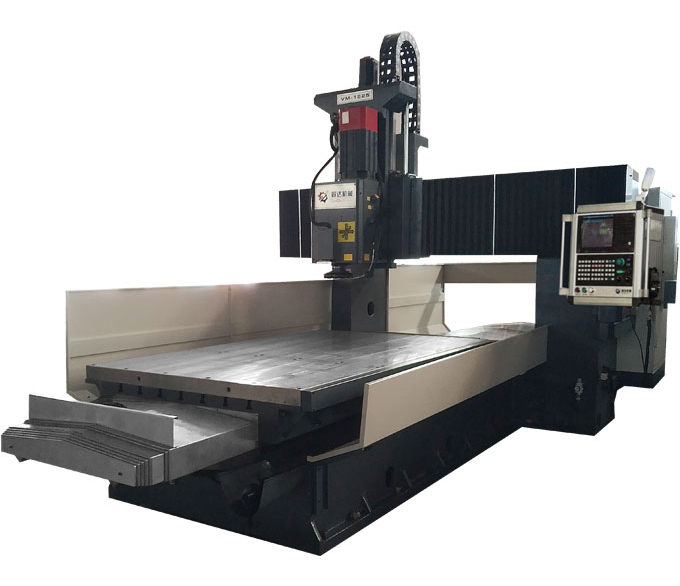

VM-1320NC 고정밀 CNC 평면 밀링

#

구다 VM-1320NC

CNC 갠트리 밀링 머신 3/4/5 축 CNC 수직 밀링 머신 자동으로 측정 & 가공 & 칩 제거 높은 정밀도 고속 고정밀

#
#
VM-1320NC 기계 사양
구다 CNC 평면 밀링 VM-1320NC 사양
No. 항목 설명 사양
1 모델 GOODA CNC 평면 밀링 VM-1320NC 사양 VM-1320NC
2 이송 거리 최대 가공 길이 mm 2000
최대 가공 폭 mm 300
최대 가공 높이 mm 400
쿨럼 mm 1350
3 작업 테이블 작업 테이블 크기 mm 2000*1000
최대 적재 중량 kg 6000
T 슬롯 크기 mm 22*150*6
4 Spindle 스핀들 파워 kw 11
스핀들 테이퍼 BT50
Spindle speed 50-500
5 이송 속도 X축 mm/분 0-8000
Y축 mm/분 0-8000
Z축 mm/분 0-8000
6 모터 파워 X,Y,Z 축 모터 kw 3/2/2
기계 높이 mm 0.2
7 Other 기계 면적 mm 5.5*2.9
기계 중량 kg 12000

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

GOODA CNC 밀링 기계 1320NC는 주로 무거운 밀링 표면 기계입니다. 통합된 고 강성 T자형 테이블, 이중 기둥 구조 및 십자형 오버행리스 구조는 높은 직진도 정확도와 우수한 작업성을 보장합니다.

디자인 특징:

  • 자동 측정, 자동 가공 및 우수한 표면 성능.
  • 치수, 직각도 및 평행도에 대해 높은 정확도를 유지합니다.
  • 한 번의 로딩과 한 번의 설정만으로 준비 시간을 단축할 수 있습니다.
  • 주로 Pre-squared steel pate 및 평면용 비철금속 재료에 사용됩니다.
  • 칩 제거 홈이 있는 머신 베드 베이스.
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM1320NC

VM-1625NC 고정 빔- 갠트리 밀링

#

구다 VM-1625NC

#
#

Features、applications and data sheet

  • 1. 일관된 밀링 품질을 위한 완전 자동화: 자동 측정 및/도구 설정, 자동 도구 분할 및 자동 연결 절단, 자동 황삭 및 정삭.
  • 2. 실행하기 쉬운: 1개의 조정, 까만 표면에서 끝 크기에 맷돌로 가는 2개의 얼굴은, 격판덮개 필요 수동 조작을 뒤집고, 우리는 당신이 그것을 쉽고 안전하게 하는 것을 돕도록 격판덮개 기계를 뒤집습니다.
  • 3. 전동식 영구 작업대 : 클램프 없이 작업물을 견고하게 고정하여 고정할 수 있으며, 작업대 크기 범위 내에서 윤곽 작업물을 임의로 채울 수 있어 더욱 높은 효율과 높은 성능을 얻을 수 있습니다.
  • 4. 저속 및 고속 모두에서 고정밀 밀링을 보장하기 위해 볼 나사로 구동되는 오버행 Z 슬라이딩 표면 테이블이 있습니다.
VM-1625NC 기계 사양
No. 항목 설명 사양
1 모델 GOODA CNC 평면 밀링 VM-1625NC
2 순 너비 내부의 순 너비 1700
3 가공 사이즈 가공 크기 mm 2500
가공 넓이 mm 1600
가공 높이 mm 400
4 작업 테이블 작업 테이블 크기 mm 2400*1200
최대 적재 중량 kg 10000
5 밀링 헤드 어셈블리 스핀들 파워 kw 11
스핀들 테이퍼 BT50(7：24)
Speed of mainshaft C/S 50-500
6 이동 속도 X축 이동 속도 mm/min 0-8000
Y축 이동 속도 mm/min 0-8000
Z축 이동 속도 mm/min 0-8000
7 모터 파워 X,Y,Z 축 모터 kw 3,3,3
칩 제거 모터 kw 1/2
8 치수 및 무게 기계 높이 mm 3200
기계 면적 mm 5800*3300
기계 중량 kg 13000

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

디자인 특징:

  • 자동 측정, 자동 가공 및 우수한 표면 성능.
  • 치수, 직각도 및 평행도에 대해 높은 정확도를 유지합니다.
  • 한 번의 로딩과 한 번의 설정만으로 준비 시간을 단축할 수 있습니다.
  • 주로 Pre-squared steel pate 및 평면용 비철금속 재료에 사용됩니다.
  • 칩 제거 홈이 있는 머신 베드 베이스.
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM-1625NC

VM-1830NC 고정밀 CNC 평면 밀링

#

구다 VM-1830NC

CNC 갠트리 밀링 머신 자동으로 측정 & 가공 & 칩 제거 높은 정밀도 고속 고정밀

#
#

기능, 응용 프로그램 및 데이터 시트

  • 1. 일관된 밀링 품질을 위한 완전 자동화: 자동 측정 및/도구 설정, 자동 도구 분할 및 자동 연결 가공, 자동 황삭 가공 및 마무리 가공.
  • 2. 실행하기 쉬운: 1개의 조정, 까만 표면에서 끝 크기에 맷돌로 가는 2개의 얼굴은, 격판덮개 필요 수동 조작을 뒤집고, 우리는 당신이 그것을 쉽고 안전하게 하는 것을 돕도록 격판덮개 기계를 뒤집습니다.
  • 3. 전동식 영구 작업대 : 클램프 없이 작업물을 견고하게 고정하여 고정할 수 있으며, 작업대 크기 범위 내에서 윤곽 작업물을 임의로 채울 수 있어 더욱 높은 효율과 높은 성능을 얻을 수 있습니다.
  • 4. 저속 및 고속 모두에서 고정밀 밀링을 보장하기 위해 볼 나사로 구동되는 오버행 Z 슬라이딩 표면 테이블이 있습니다.
VM-1830NC 기계 사양
VM-1830NC 기술 사양
No. 항목 설명 사양
1 모델 GOODA CNC 갠트리 밀링 머신 VM-1830NC
2 가공 사이즈 최대 가공 길이 mm 3000
최대 가공 폭 mm 1800
최대 가공 높이 mm 450
3 작업대 작업대 크기 mm 1400*3000
마그네틱 테이블 크기 mm 1500*3000
최대 적재 중량 kg 8000
테이블 T 홈 사양 mm 22*150*7
4 기어 타입 밀링 헤드 스핀들 전력 kw 15
스핀들 테이퍼 BT50(7:24)
메인샤프트 C/S의 속도 50-500
절단 직경 mm 250
5 Z축 저울 장치 질소 카운터웨이트 2개
6 칩 제거 장치 자동 칩 제거 장치 양면
7 주행 속도 X축 이동 속도 mm/분 0-8000
Y축 이동 속도 mm/분 0-8000
Z축 이동 속도 mm/분 0-8000
8 모터 파워 X,Y,Z축 모터 kw 3,3,3
칩 제거 모터 1/2
9 판금 커버 U 보호 반 판금 커버
9 치수 및 무게 내부 mm의 순 너비 1800
기계 면적 mm 7800*3700*3400
기계 무게 kg 20000
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM_1830NC

VM-1830NCRG 투헤드 CNC 평면 밀링

#

구다 VM-1830NCRG

CNC 갠트리 밀링 머신 자동으로 측정 & 가공 & 칩 제거 높은 정밀도 고속 고정밀

#
#

기능, 응용 프로그램 및 데이터 시트

  • 1. 일관된 밀링 품질을 위한 완전 자동화: 자동 측정 및/도구 설정, 자동 도구 분할 및 자동 연결 가공, 자동 황삭 가공 및 마무리 가공.
  • 2. 실행하기 쉬운: 1개의 조정, 까만 표면에서 끝 크기에 맷돌로 가는 2개의 얼굴은, 격판덮개 필요 수동 조작을 뒤집고, 우리는 당신이 그것을 쉽고 안전하게 하는 것을 돕도록 격판덮개 기계를 뒤집습니다.
  • 3. 전동식 영구 작업대 : 클램프 없이 작업물을 견고하게 고정하여 고정할 수 있으며, 작업대 크기 범위 내에서 윤곽 작업물을 임의로 채울 수 있어 더욱 높은 효율과 높은 성능을 얻을 수 있습니다.
  • 4. 저속 및 고속 모두에서 고정밀 밀링을 보장하기 위해 볼 나사로 구동되는 오버행 Z 슬라이딩 표면 테이블이 있습니다.
VM-1830NCRG 기계 사양
VM-1830NCRG 기술 사양
No. 항목 설명 사양
1 모델 GOODA CNC 더블 헤드 수직 밀링 머신 VM-1830NCRG
2 가공 사이즈 최대 가공 길이 mm 3000
최대 가공 폭 mm 1800
최대 가공 높이 mm 700
3 작업대 작업대 크기 mm 1400*3000
최대 적재 중량 kg 12000
T-슬롯 크기 10*150*22
4 기어 스핀들 스핀들 파워 kw 15
스핀들 테이퍼 BT50
스핀들 속도 50-500
커터 직경 80
5 벨트 스핀들 스핀들 파워 kw 11
스핀들 테이퍼 BT50
스핀들 속도 50-500
커터 직경 250
6 주행 속도 X축 mm/min 0-6000
Y축 mm/min 0-6000
Z축 mm/min 0-6000
7 모터 파워 X,Y,Z 축 모터 kw 5.5/3/2/2
칩 리무버 모터 0.2
8 치수 및 무게 기계 면적 mm 9.7배4.3
기계 중량 kg 23000

특징과 신청:

  • 단단한, 일체형 철 구조의 기계 베이스.
  • 기어 박스 스핀들을 사용한 정밀 밀링 상단 및 하단 표면 밀링이 더욱 강력합니다.
  • 질소 균형 시스템은 스핀들의 작업 부하를 줄입니다.
  • 사용자 친화적 인 터치 스크린과 쉬운 학습 프로그램.
  • 한 번 설정 자동 처리.
  • 자동 잠금 및 측정.
  • 황삭 밀링에서 마무리 밀링까지 자동 가공.
  • 고속 및 고정밀 전송 시스템.
  • X / Y / X 3축은 높은 강성, 저소음 및 바닥 마찰 계수의 특성을 가진 선형 슬라이드 레일을 채택합니다.
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM_1830NCRG

VM-2330NC Fixed beam- Gantry milling

#

구다 VM-2330NC

CNC 밀링 머신 자동으로 측정 & 절단 & 칩 제거 높은 정밀도 고속 고정밀

#
#

기능, 응용 프로그램 및 데이터 시트

  • 1. 일관된 밀링 품질을 위한 완전 자동화: 자동 측정 및/도구 설정, 자동 도구 분할 및 자동 연결 가공, 자동 황삭 가공 및 마무리 가공.
  • 2. 실행하기 쉬운: 1개의 조정, 까만 표면에서 끝 크기에 맷돌로 가는 2개의 얼굴은, 격판덮개 필요 수동 조작을 뒤집고, 우리는 당신이 그것을 쉽고 안전하게 하는 것을 돕도록 격판덮개 기계를 뒤집습니다.
  • 3. 전동식 영구 작업대 : 클램프 없이 작업물을 견고하게 고정하여 고정할 수 있으며, 작업대 크기 범위 내에서 윤곽 작업물을 임의로 채울 수 있어 더욱 높은 효율과 높은 성능을 얻을 수 있습니다.
  • 4. 저속 및 고속 모두에서 고정밀 밀링을 보장하기 위해 볼 나사로 구동되는 오버행 Z 슬라이딩 표면 테이블이 있습니다.
VM- 2330NC 기계 사양
No. 항목 설명 사양
1 모델 구다 CNC 평면 밀링 VM-2330NC
2 순 너비 내부의 순 너비 2300
3 가공 사이즈 최대 가공 길이 mm 3000
최대 가공 폭 mm 2300
최대 가공 높이 mm 500
4 작업 테이블 작업 테이블 크기 mm 1800*3000
최대 적재 중량 kg 16000
테이블 T 홈 사양 mm 22*150*10
5 밀링 헤드 어셈블리 스핀들 파워 kw 15
스핀들 테이퍼 BT50(7：24)
Speed of mainshaft C/S 50-500
6 이동 속도 X축 이동 속도 mm/min 0-8000
Y축 이동 속도 mm/min 0-8000
Z축 이동 속도 mm/min 0-8000
7 모터 파워 X,Y,Z 축 모터 kw 5.5,3,3
축 모터 kw 1/2
8 치수 및 무게 기계 높이 mm 3300
기계 면적 mm 7087*4100
기계 중량 kg 25000
#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM_2330NC

VM-2340NC Moving beam-Gantry milling

#

구다 VM-2340NC

CNC 갠트리 밀링 머신 자동으로 측정 & 가공 & 칩 제거 높은 정밀도 고속 고정밀

#
#

Features、applications and data sheet

  • 1. 일관된 밀링 품질을 위한 완전 자동화: 자동 측정 및/도구 설정, 자동 도구 분할 및 자동 연결 절단, 자동 황삭 및 정삭.
  • 2. 실행하기 쉬운: 1개의 조정, 까만 표면에서 끝 크기에 맷돌로 가는 2개의 얼굴은, 격판덮개 필요 수동 조작을 뒤집고, 우리는 당신이 그것을 쉽고 안전하게 하는 것을 돕도록 격판덮개 기계를 뒤집습니다.
  • 3. 전동식 영구 작업대 : 클램프 없이 작업물을 견고하게 고정하여 고정할 수 있으며, 작업대 크기 범위 내에서 윤곽 작업물을 임의로 채울 수 있어 더욱 높은 효율과 높은 성능을 얻을 수 있습니다.
  • 4. 저속 및 고속 모두에서 고정밀 밀링을 보장하기 위해 볼 나사로 구동되는 오버행 Z 슬라이딩 표면 테이블이 있습니다.
VM-2340NC 기계 사양
No. 항목 설명 사양
1 모델 GOODA CNC 양두 밀링 VM-2340NC
2 순 너비 내부의 순 너비 2300
3 가공 사이즈 가공 크기 mm 4000
가공 넓이 mm 2300
최대 가공 높이 mm 1400/1700
4 작업 테이블 작업 테이블 크기 mm 4000*1800
최대 적재 중량 kg 15000
5 밀링 헤드 어셈블리 스핀들 파워 kw 15
스핀들 테이퍼 BT50
Milling speed C/S 0-8000
6 모터 파워 X,Y,Z 축 모터 kw 7.5,2.2,3
사이드 헤드 모터 kw 7.5
7 기계 중량 기계 중량 kg 35000
기계 크기 mm 9087*4100*3300

Data sheets

모델 No .VM_2340NC

VM-5025NC 고정밀 CNC 투테이블 평면 밀링

#

구다 VM-5025NC

CNC 갠트리 밀링 머신 자동으로 측정 & 가공 & 칩 제거 높은 정밀도 고속 고정밀

#
#

가공 능력 (폭 X 길이 X 높이) :

  • 최대 500*250*250 mm
  • 최소 80*80*20 mm
  • 작업 부하 용량 1200 kg
  • 크기 (폭 X 길이 X 높이) : 3000*2800*2200 mm
VM-5025NC 기술 사양
구다 CNC 평면 밀링
No. 항목 설명 사양
1 모델 구다 CNC 평면 밀링 VM-5025NC
2 절단 능력 절단 길이 x 공작물 폭 mm 80-500
최대 두께 mm 250
최대 절단 능력 mm 2
3 작업 테이블 테이블 사이즈 mm 600X600
최대 적재 중량 kg 600
4 이송 거리 X축 mm 800
Z축 mm 300
5 이송 속도 X 급속 이동 mm / 분 8000
X 급속 이동 mm / 분 8000
6 스핀들 커터 직경 mm 250
스핀들 속도 rpm 50-500
스핀들 끝의 형상 mm Ф47.625
스핀들 모터 kw 11(op15)
7 기계 힘 X 서보 모터 kw 2.5
Z 서보 모터 kw 2.5
9 치수 및 무게 기계 중량 kg 7000
기계 면적 ㎡ 2.4*2.8

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

장점

  • 꼼꼼한 조립 관행
  • 고속 및 효율성
  • 통합 자동화
  • 최대 정확도

표준 플레이트 밀링을 수행하거나 특수 밀링 헤드 기술이 필요한 경우, GoodDath 및 VM 시리즈 밀링 머신이 제공하는 장점은 급변하는 업계에서 선두를 유지하는 데 필요한 높은 각도 정확도, 병렬 및 생산성을 제공합니다.

플레이트의 두 표면을 밀링하는 것은 간단한 과정입니다 :

  • 공작물은 작업자가 고정합니다.
  • 더 짧은 취급 시간
  • 자동 재료 폭 교정으로 오류율 감소
  • 공작물의 자동 인덱싱
  • 사용자 친화적인 작동

전자기 클램퍼 시스템 - 특허받은 이중 스위치 평면 전자기 클램퍼 시스템은 공작물을 단단히 고정하고 인덱스 테이블이 회전하는 동안 공작물의 움직임을 억제합니다.

#

인증서

  • TUV ISO 9001 인증
  • TUV 인증서
  • SGS 인증서
  • CE 인증서
  • 39개 이상의 특허 인증서
  • 국가 첨단 기술 기업 인증서

Data sheets

모델 No .VM_5025NC
