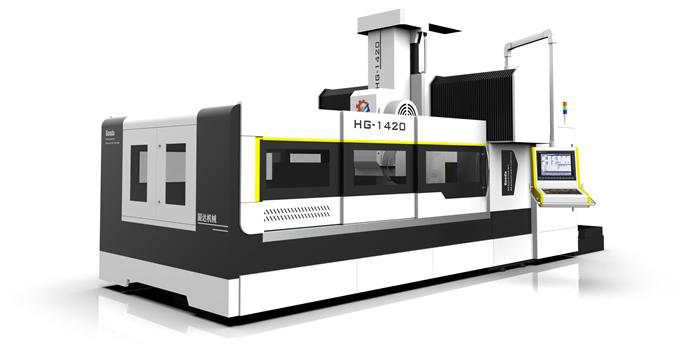

CNC 갠트리 연삭기의 HG 시리즈

#

특징

  • 1. PLC, 유압변속기, 서보모터-리듀서-볼스크류구동시스템, 박스형프레임 등으로 구성되어 있습니다.

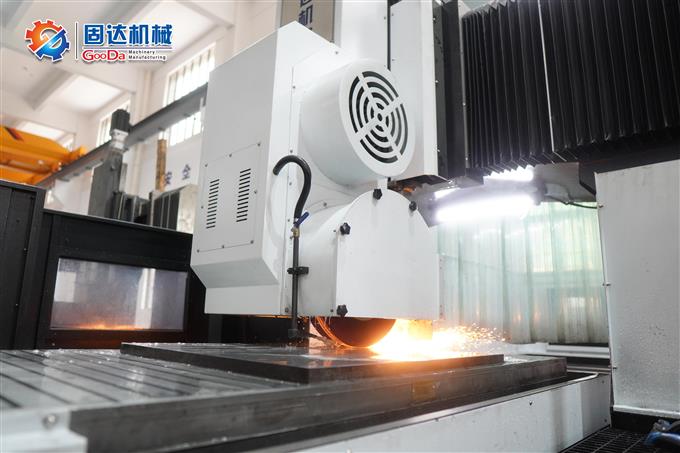

  • 2. 수평연삭헤드는 주로 연삭평면(V형 유도로의 연삭경사각 90° 가능), 수직연삭헤드는 측면면(전기적 각도조절 및 유압잠금, V형 유도로의 연삭경사각 및 스왈로우테일 슬롯은 임의의 각도로 가능)에 사용됩니다.
  • 3. 갠트리 구조 및 이중 기둥, 빔 및 침대로 구성된 폐쇄적이고 견고한 박스 구조.기계적 특성이 양호하고 강성이 높은 직사각형 계단식 가이드웨이.
  • 4. 수평연삭헤드용 국가특허 스핀들 및 수직연삭헤드용 롤러베어링.
  • 5. 저소음, 냉각 장치가 있는 독립적인 유압 스테이션으로 스텝리스하고 안정적인 테이블 모션.인칭 및 자동 기능을 갖춘 장거리 제어 및 계단 없는 테이블 이동 속도.
  • 6. 자동 윤활 기능이 있으며, 오일이 부족하면 자동으로 정지 및 알람이 발생합니다.

HS Code : 84601900

주요 모델 사양
항목 단위 HG-1420NC HG-1620NC HG-1625NC HG-1825NC HG-1830NC HG-2330NC HG-2340NC
최대 연삭 길이 mm 2000 2000 2500 2500 3000 3000 4000
최대 연삭 폭 mm 1100 1400 1400 1600 1600 2000 2000
열의 순 너비 mm 1400 1600 1600 1800 1800 2300 2300
최대 두께 mm 500 500 500 600 600 600 600
작업대 치수 mm 2000×1000 2000×1200 2500×1200 2500×1500 3000×1500 3000×1800 4000×1800
앞뒤 이동 속도 m/분 5-28 5-28 5-28 5-28 5-28 5-28 5-28
좌우 이동 속도 m/분 5-3000 5-3000 5-3000 5-3000 5-3000 5-3000 5-3000
상하 이동 속도 m/분 5-3000 5-3000 5-3000 5-3000 5-3000 5-3000 5-3000
최소 교정 mm 0.005 0.005 0.005 0.005 0.005 0.005 0.005
연삭 헤드 모터의 힘 kw 15 18.5 18.5 18.5 18.5 22 22
연삭 헤드의 속도 rpm/분 1400 1400 1400 1400 1400 1400 1400
그라인딩 휠 mm 500×80×203 500×80×203 500×80×203 500×80×203 500×80×203 500×80×203 500×80×203
작업대 모터 kw 11 15 15 22 22 30 30
좌우 이동 모터 kw 2 2 2 2 2 2 2
상하 이동 모터 kw 2 2 2 2 2 2 2
최대 적재 중량 kg 3000 4000 5000 6000 10000 12000 15000
기계 중량 kg 21000 25000 29000 29000 33000 40000 50000

인증서

  • SGS 인증서
  • CE 인증서
  • RoHS
  • ISO 9001

Data sheets

모델 No .

GOODA 갠트리 그라인딩 머신 플레너 그라인더 기계 HG-2340NC

#

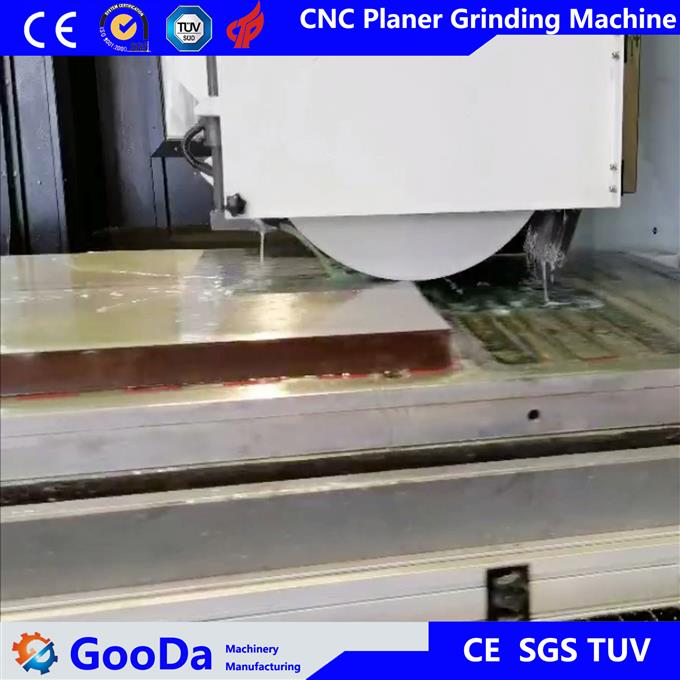

CNC 플레너 연삭기 - 고정밀 갠트리 타입

특징

  • 1. 연삭기는 완충보호장치가 구비된 안전형 연삭휠을 구비하는 것을 특징으로 하는 연삭기. 휠은 작업자의 안전이 보장되도록 합리적인 구조적 변형을 채택합니다.
  • 2. 수평연삭헤드는 고정밀 플랜지형 스핀들 설계를 채택하였습니다. 3쌍의 초정밀 각도 접촉 베어링(일본/독일산)으로 고온 저항성이 높은 고급 윤활 그리스를 사용하여 완전히 밀봉되어 추가 유지보수가 필요하지 않습니다. 따라서 연삭 시 저소음, 고정밀, 저온 등 고품질 특성을 유지할 수 있습니다.
  • 3. 작업대는 완벽하게 지원되는 이중 V 자체 포지셔닝 유형의 하드 레일 설계를 채택하고, 베이스 레일은 고주파(HRC 55°±3°)로 처리되며, 작업대 레일은 PTFE 레일 테이프로 부착되어 테이블 모션 레일의 양호한 부드러움과 안내를 보장합니다.
#

기술적인 매개 변수

항목 단위 HG-2340NC
용량 최대 연삭 사이즈(W*L) mm 2000*4000
작업대 사이즈(W*L) mm 1800*4000
최대 두께 mm 600
내부의 순 너비 mm 2300
최대 적재 중량 kg 15000
전기 디스크 크기 mm 1800*4000
연삭 헤드 스핀들 모터 kw 22
스핀들 크기 mm Ф170
rpm rpm 1400
연삭 휠 크기 mm Ф500x80x203
모터 파워 작업대 구동 모터 kw 30
좌우 이동 모터 kw 2.0/10N.M
상하 이동 모터 kw 2.0/15N.M
워터 펌프 모터 kw 0.5
속도 앞뒤 이동 속도 M/분 5-2800
좌우 무빙 스피더 m/분 5-3000
상하 이동 속도 m/분 5-3000
크기 공간 mm 11000*4600
기계 높이 mm 3600
기계 무게 kg 45000
other 전원 V/헤르츠 380V-50HZ

*디자인 및 사양은 예고 없이 변경될 수 있습니다!

언제든지 제공되는 서비스 : 설치 유지보수 교육

구다의 우수한 품질은 고품질 제품뿐만 아니라 제공하는 우수한 서비스에서도 확인할 수 있습니다.

여러분의 요구에 맞는 최적의 서비스를 항상 받을 수 있도록 구다는 여러분이 원하는 서비스를 직접 선택할 수 있는 옵션을 제공합니다.
기본적인 예비 부품 배송부터 모든 것이 걱정 없는 서비스까지.

GoDa 서비스 팀은 현장 설치 및 교육, 유지보수 및 수리를 위한 파트너로서 귀하의 자유롭게 사용할 수 있으며, 정품 GoDa 예비 부품 및 액세서리를 제공합니다.

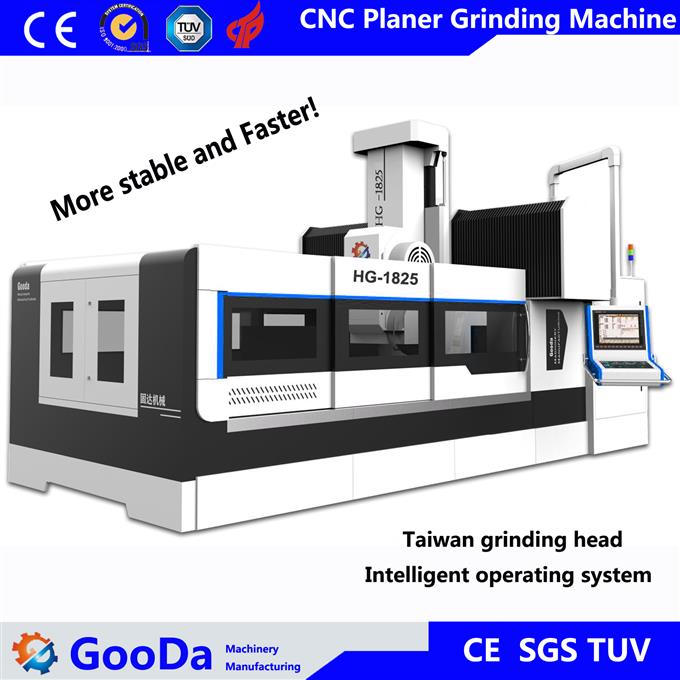

GOODA 고정밀 CNC 갠트리 연삭기 머시닝 센터 HG-1825NC

#

CNC 갠트리 연삭기 - 고정밀 금속 가공 공작 기계

자동 운전, 높은 정밀도의 치수, 사각형 및 병렬성 유지

  • 1. 더블 칼럼의 하부는 침대와 견고하게 연결되어 있고, 상부는 빔과 견고하게 연결되어 있으며, 머신 베드와 더블 칼럼과 빔은 견고한 폐쇄 프레임 구조를 형성하고 있습니다.
  • 2. 연삭기는 완충보호장치가 구비된 안전형 연삭휠을 구비하는 것을 특징으로 하는 연삭기. 휠은 작업자의 안전이 보장되도록 합리적인 구조적 변형을 채택합니다.
  • 3. 수평연삭헤드는 고정밀 플랜지형 스핀들 설계를 채택하였습니다. 3쌍의 초정밀 각도 접촉 베어링(일본/독일산)으로 고온 저항성이 높은 고급 윤활 그리스를 사용하여 완전히 밀봉되어 추가 유지보수가 필요하지 않습니다. 따라서 연삭 시 저소음, 고정밀, 저온 등 고품질 특성을 유지할 수 있습니다.
  • 4. 작업대는 완벽하게 지원되는 이중 V 자체 포지셔닝 유형의 하드 레일 설계를 채택하고, 베이스 레일은 고주파(HRC 55°±3°)로 처리되며, 작업대 레일은 PTFE 레일 테이프로 부착되어 테이블 모션 레일의 양호한 부드러움과 안내를 보장합니다.
#

기술적인 매개 변수

항목 단위 HG-1825NC
용량 최대 연삭 사이즈(W*L) mm 1600*4000
작업대 사이즈(W*L) mm 1500*2500
최대 두께 mm 600
내부의 순 너비 mm 1800
최대 적재 중량 kg 6000
전기 디스크 크기 mm 1500*2500
연삭 헤드 스핀들 모터 kw 18.5
스핀들 크기 mm Ф170
rpm rpm 1400
연삭 휠 크기 mm Ф500x80x203
모터 파워 작업대 구동 모터 kw 22
좌우 이동 모터 kw 2.0/10N.M
상하 이동 모터 kw 2.0/15N.M
워터 펌프 모터 kw 0.5
속도 앞뒤 이동 속도 M/분 5-2800
좌우 무빙 스피더 m/분 5-3000
상하 이동 속도 m/분 5-3000
크기 공간 mm 8600*4200
기계 높이 mm 3600
기계 무게 kg 24000
other 전원 V/헤르츠 380V-50HZ

*디자인 및 사양은 예고 없이 변경될 수 있습니다!
